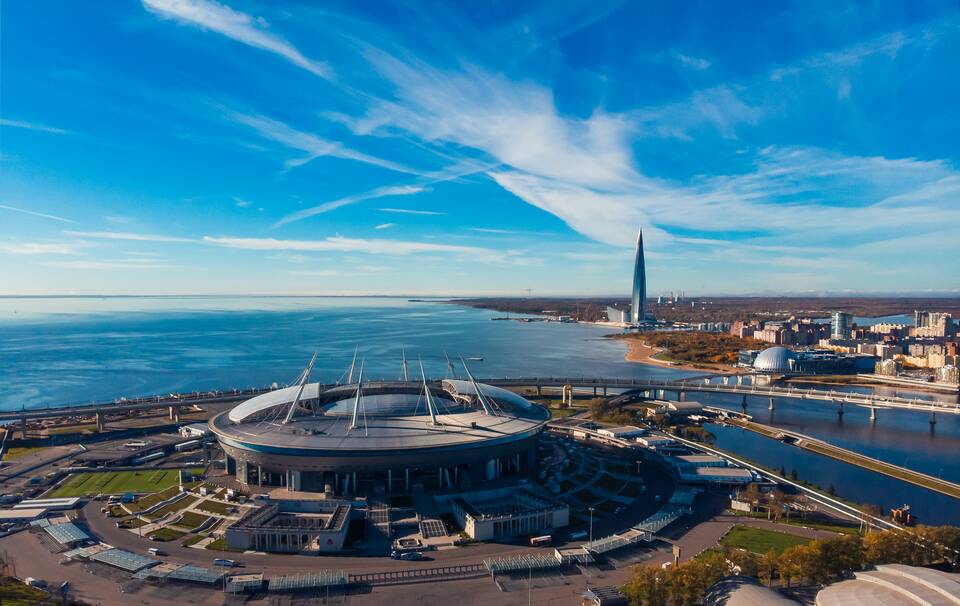

Газпром Арена (стадион "Санкт-Петербург") оснащена уникальной системой выдвижного футбольного поля, которая позволяет быстро преобразовывать пространство для различных мероприятий. Рассмотрим технологию этого процесса.
Содержание
Технические характеристики выдвижного поля
| Тип конструкции | Выдвижная платформа на рельсовой системе |
| Вес поля | Около 11 000 тонн |
| Размеры платформы | 110м × 80м × 1.2м |
| Время выезда/заезда | 3-4 часа |
Пошаговый процесс выезда поля
Шаг 1: Подготовка
- Завершение всех работ на поле
- Проверка систем безопасности
- Отключение инженерных коммуникаций
Шаг 2: Отсоединение конструкции
- Отсоединение дренажной системы
- Отключение системы подогрева
- Разблокировка крепежных механизмов
Шаг 3: Непосредственный выезд
| 1 | Запуск гидравлической системы |
| 2 | Плавное перемещение по рельсам |
| 3 | Контроль положения с помощью датчиков |
| 4 | Фиксация в крайнем положении |
Особенности конструкции
- 56 гидравлических домкратов для перемещения
- 76 рельсовых направляющих
- Система автоматического выравнивания
- Дублирующая система управления
Причины выезда поля
| Концерты | Освобождение пространства для сцены |
| Выставки | Организация выставочных площадей |
| Другие спортивные события | Изменение конфигурации арены |
Техническое обслуживание системы
Регулярные процедуры
- Смазка рельсовых механизмов
- Проверка гидравлики
- Тестирование систем управления
- Контроль состояния бетонного основания
Периодичность проверок
- Ежедневный визуальный осмотр
- Еженедельное тестирование компонентов
- Полная диагностика после 10 циклов
Безопасность при перемещении поля
| Система аварийной остановки | Срабатывает при отклонениях более 5 мм |
| Датчики нагрузки | Контролируют равномерность распределения веса |
| Ручное управление | Возможность остановки в любой момент |
История использования системы
- Первое тестирование: 2016 год
- Первый официальный выезд: 2017 год
- Рекорд скорости перемещения: 2 часа 45 минут
- Общее количество циклов (на 2024 год): более 50
Интересные факты
- Поле перемещается со скоростью 15 метров в минуту
- Во время движения зазор между платформой и трибунами составляет 5 см
- Температура под выдвижным полом поддерживается на уровне +10°C
- Система разработана немецкой компанией "Schlaich Bergermann Partner"
